La Yamaha FZR 400 sus primeras unidades fueron Fabricadas en 1986 denominadas Yamaha FZR400 1WG y su ultimo modelo fabricada fue en el año 1994 y su denominacion era FZR400RRSP EXUP 3TJ7
Manual de taller, servicio y despiece para Yamaha FZR 400 , trae todos los procedimientos de mantenimiento, desarmado , reparacion y armado de cualquier componente de la moto, apoyado con innumerables fotografias y diagramas que hacen de el una herramienta muy didactica y util para realizar cualquier tipo de mantenimiento, reparacion, puesta a punto, carburacion, puesta a punto del encendido, etc, etc, cualquier sea el grado de conocimiento de mecanica que usted posea, en una palabra con dicho manual no es necesario recurrir mas al mecanico. Ademas incluye fotografias y diagramas , como tambien datos generales de mantenimiento y puesta a punto totalmente en español
El manual comprende todos los modelos de Yamaha FZR 400 fabricados
Es el manual de taller, servicio, mantenimiento general y de puesta a punto.
Es muy didactico y entendible por la gran cantidad de fotografias y diagramas que incluye, esta orientado tanto para mecanicos experto como para aquellas personas que no conocen de mecanica
Los manuales son en formato digital , permitiendo si desea visualizarlo en su computadora o si no, imprimir todo el material a manera de libro para su mejor comprencion o practicidad
Tambien lo puede cargar y llevarlo en su telefono o tablet
- Datos generales
- Especificaciones tecnicas
- Mantenimiento general
- Tapa de cilindro , cilindro, piston, aros, valvulas, arbol de levas, distribucion
- Caja de cambio, ciguenal, engranajes
- Embrague, sistema de arranque
- Carburador, carburacion, limpieza y ajuste
- Sistema de lubricacion, bomba de aceite
- Chasis y suspensiones
- Mecanismo Transmision Trasera
- Sistema de ignicion, bobina, CDI, captor
- Frenos, zapata, caliper, bomba de freno
- Sistema electrico, sistema de luces, sistema de carga, motor de arranque
- Diagramas electricos completos
Consultar por costo y envio del manual
Telefono : +549 11 2640 8612
manuales.motos01@gmail.com
Para Consultar por el costo y envio de un manual complete el siguiente formulario con todos sus datos
No olvide de colocar su mail o numero de movil para poder recibir WhatsApp con respuesta a su Consulta
Hacemos envíos al cualquier país del mundo

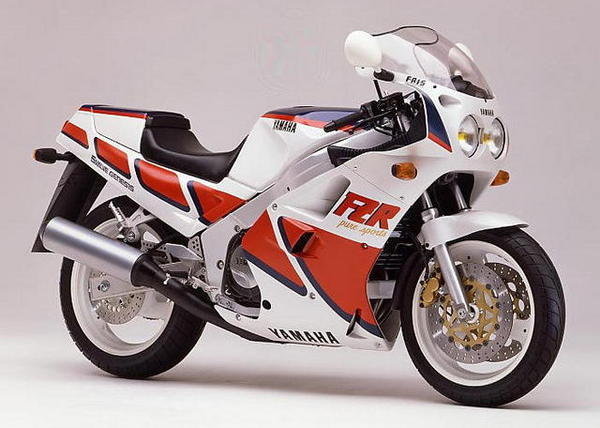

La Yamaha FZR 400 en sus distintos modelos
| modelo | FZR400 1WG (1986) |
| Imagen |  |
| Rango de números de chasis | 1WG-000101 A-035000 1WG |
| Diámetro x carrera | 56mm x 40.5mm |
| Relaciones de transmisión | 3.307, 2.222, 1.714, 1.434, 1.272, 1.173 |
| peso | 157 kilogramos |
| Poder | 58bhp |
| Índice de compresión | 11.5.1 |
| dimensiones | 2040 x 600 x 1125mm (L x W x H) |
| Otra información | no EXUP |
| modelo | FZR400RSP EXUP 2TK (1987) |
| Imagen |  |
| Rango de números de chasis | 1WG-035101 A-043000 1WG |
| Diámetro x carrera | 56mm x 40.5mm |
| Relaciones de transmisión | 2.461, 1.941, 1.631, 1.500, 1.368, 1.250 |
| peso | los 152 kilogramos |
| Poder | 58bhp |
| Índice de compresión | 11.5.1 |
| dimensiones | 2040 x 600 x 1125mm (L x W x H) |
| Otra información | precarga ajustable en la horquilla delantera, amortiguador trasero completamente ajustable, enfriador de aceite está equipado de serie, cerca de relación de transmisión, diferentes pistones, bielas más largas, levas sp, CDI, redondas deslizantes carbohidratos venturi ovales. transmisión final es a través de una cadena 525 con números de dientes de 15 delantera y trasera 41 como estándar. |
| modelo | FZR400 EXUP 3EN1 (1988) |
| Imagen |  |
| Rango de números de chasis | 1WG-043101 – 080000-1WG |
| Diámetro x carrera | 56mm x 40.5mm |
| Relaciones de transmisión | 3.307, 2.222, 1.714, 1.434, 1.272, 1.173 |
| peso | |
| Poder | |
| Índice de compresión | 11.5.1 |
| dimensiones | |
| Otra información |
| modelo | FZR400R EXUP 3EN2 (1989) |
| Imagen |  |
| Rango de números de chasis | 1WG-080101 -? |
| Diámetro x carrera | 55mm x 40.5mm |
| Relaciones de transmisión | 3.307, 2.222, 1.714, 1.434, 1.272, 1.173 |
| peso | 165kg |
| Poder | 59bhp |
| Índice de compresión | 11.5.1 |
| dimensiones | 2020 x 685 x 1130m m (L x W x H) |
| Otra información |
| modelo | FZR400RR EXUP 3TJ1 (1989) |
| Imagen |  |
| Rango de números de chasis | 1TJ-111101 – 141000-1TJ |
| Diámetro x carrera | 56 x 40.5mm |
| Relaciones de transmisión | 3.307, 2.222, 1.714, 1.434, 1.272, 1.173 |
| peso | 160kg |
| Poder | 12.2: 1 |
| Índice de compresión | 58bhp @ 12k rpm |
| dimensiones | 1975 x 705 x 1090mm (L x W x H) |
| Otra información |
| modelo | FZR400RRSP EXUP 3TJ2 (1990) |
| Imagen |  |
| Rango de números de chasis | 1TJ-141101 – 152000-1TJ |
| Diámetro x carrera | 56 x 40.5mm |
| Relaciones de transmisión | 2.461, 1.941, 1.631, 1.500, 1.368, 1.250 |
| peso | 160kg |
| Poder | 59bhp @ 12k rpm |
| Índice de compresión | 12.2: 1 |
| dimensiones | 1975 x 705 x 1090mm (L x W x H) |
| Otra información |
| modelo | FZR400RRSP EXUP 3TJ6 (1992) |
| Imagen |  |
| Rango de números de chasis | 1TJ-152101 – 154000-1TJ |
| Diámetro x carrera | 56 x 40.5mm |
| Relaciones de transmisión | 2.461, 1.941, 1.631, 1.500, 1.368, 1.250 |
| peso | 160kg |
| Poder | 53bhp @ 12k rpm |
| Índice de compresión | 12.2: 1 |
| dimensiones | 1975 x 705 x 1090mm (L x W x H) |
| Otra información |
| modelo | FZR400RRSP EXUP 3TJ7 (1994) |
| Imagen |  |
| Rango de números de chasis | 1TJ-154101 |
| Diámetro x carrera | 56 x 40.5mm |
| Relaciones de transmisión | 2.461, 1.941, 1.631, 1.500, 1.368, 1.250 |
| peso | 160kg |
| Poder | 53bhp @ 12k rpm |
| Índice de compresión | 12.2: 1 |
| dimensiones | 1975 x 705 x 1090mm (L x W x H) |
