Manual de taller Suzuki DR350
Historia de la Suzuki DR350
1990
El DR350 fue presentado en 1990, como una bici pequeña y comprable del rastro con un motor de cuatro tiempos del solo cilindro. En cuanto a algún otro dr modela, el DR350 disponible en
diversas versiones. Al principio, había los DR350S, una versión calle-legal el versión pura del rastro, DR350, sin sostenedor de la placa de la licencia o los espejos. En 1994 un arranque eléctrico fue agregado, y el nombre de la versión legal de la calle fue cambiado a DR350SE.
El panadero experto del Al de los motocross americanos estuvo implicado en diseñar el modelo.
Código 1990 del año de Suzuki: L

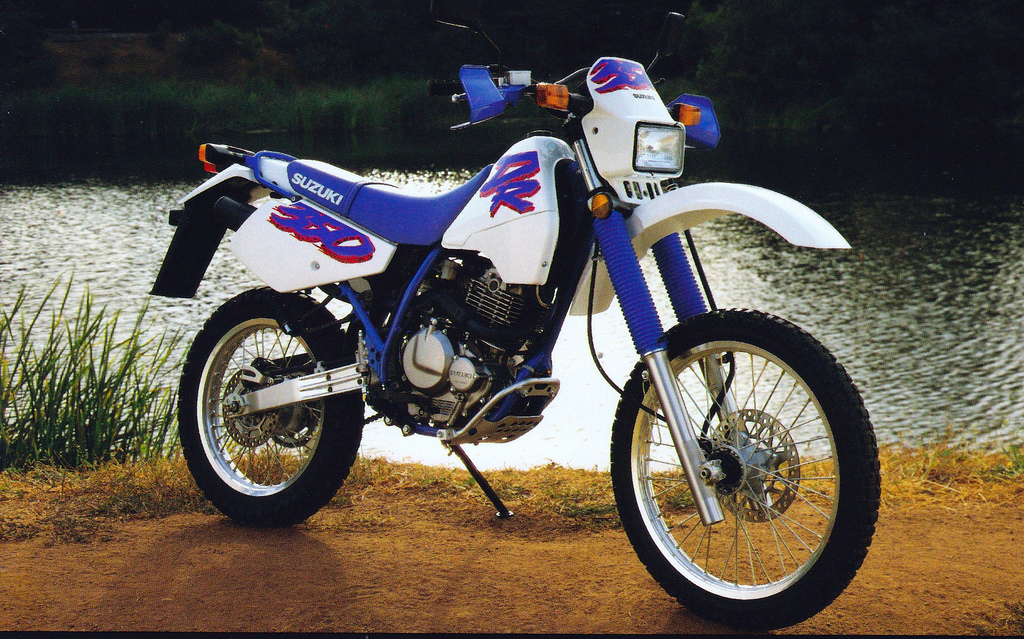

DR 350 S 1990
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo movimiento del cilindro 4 del cc.
Sobre la cabeza, SACOS, lubricación del Seco-colector de aceite. 30 caballos de fuerza 8.000 RPM,
3.0 kg-m/6.500 RPM. 6 velocidades.
Chascar encendido la imagen para un formato más grande. Aquí está incluso un cuadro más grande.
DR 350 S 1990
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: Ventilar/aceite-refrescó
349 el solo movimiento del cilindro 4 del cc. Sobre la cabeza, SACOS, lubricación del Seco-colector de aceite. 30 caballos de fuerza 8.000
RPM, 3.0 kg-m/6.500 RPM. 6 velocidades.
Chascar encendido la imagen para un formato más grande.
Especificaciones 1990 de Suzuki DR350S (Suecia) Fuente: Bici estupenda, mayo de 1991
Motor: solo cilindro Aire-aceite-refrescado de cuatro tiempos, SOHC Movimiento del alesaje x: 79.0 x 71.2 milímetros
Dislocación del pistón: 349cc
Salida de energía máxima: 30 caballo de fuerza (22kW)/7.600 RPM Esfuerzo de torsión máximo: 29 nanómetro 6.200 RPM
Cociente de la compresión: 9.5: 1
Carburador: Mikuni 33 milímetros
Transmisión: 6 velocidades
Sistema de ignición: CDI insustancial
Capacidad del depósito de gasolina: 9 litros (2.4/2.0 US/UK galón.) Neumático delantero: 89/100-21
Neumático posterior: 110/90-18
Distancia entre ejes: 1 440 milímetros (56.7 adentro)
Suspensión delantera: diámetro de 43 milímetros (1.7 adentro), movimiento de 270 milímetros
(10.6 adentro)
Suspensión posterior: Flotador lleno, recorrido de 280 milímetros (11.0 adentro) Freno delantero: Solo disco
Freno posterior: Solo disco
Altura del asiento: 920 milímetros (36.2 adentro) [no soy seguro si estas figuras están correctas]
Peso/peso seco: 127 kilogramo (280 libras)/113 kilogramos (249 libras) [otras fuentes dicen diferente]
Velocidad máxima: 140 kilómetros por hora (87 mph)
Manual de taller, servicio y despiece para la Suzuki Dr 250 y DR 350 , para cualquiera de sus versiones fabricadas desde el año 1990 a las ultimas fabricadas , trae todos los procedimientos de mantenimiento, desarmado , reparacion y armado de cualquier componente de la moto, etc, cualquier sea el grado de conocimiento de mecanica que usted posea, en una palabra con dicho manual no es necesario recurrir mas al mecanico. Ademas incluye fotografias y diagramas , como tambien datos generales de mantenimiento y puesta a punto totalmente en español
Los manuales son en formato digital , permitiendo si desea visualizarlo en su computadora o si no, imprimir todo el material a manera de libro para su mejor comprencion o practicidad
Tambien lo puede cargar y llevarlo en su telefono o tablet
Indice del contenido del Manual :
- Datos generales
- Especificaciones tecnicas
- Mantenimiento general
- Tapa de cilindro , cilindro, piston, aros, valvulas, arbol de levas, distribucion
- Caja de cambio, ciguenal, engranajes
- Embrague, sistema de arranque
- Carburador, carburacion, limpieza y ajuste
- Sistema de lubricacion, bomba de aceite
- Chasis y suspensiones
- Mecanismo Transmision Trasera
- Sistema de ignicion, bobina, CDI, captor
- Frenos, zapata, caliper, bomba de freno
- Sistema electrico, sistema de luces, sistema de carga
- Diagramas electricos completos
Consultar por costo y envio del manual
Telefono : +549 11 2640 8612
manuales.motos01@gmail.com
Para Consultar por el costo y envio de un manual complete el siguiente formulario con todos sus datos
No olvide de colocar su mail o numero de movil para poder recibir WhatsApp con respuesta a su Consulta
Hacemos envíos al cualquier país del mundo
Código 1991 del año de Suzuki: M
El DR350 (sin el S) fue introducido en 1991. Era una máquina pura del rastro, diferente del DR350S en muchos detalles. El DR350 tenía el depósito de gasolina plástico (en vez del acero), diverso carburador, el otro tipo de neumáticos y suspensión mejor que el DR350S.
Dr 350 1991
Largura total: 2 165 milímetros (85.2 adentro)
Anchura total: 885 milímetros (34.8
adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo movimiento del cilindro 4 del cc.
Sobre la cabeza, SACOS, lubricación del Seco-colector de aceite. 30 caballos de fuerza 8.000 RPM,
3.0 kg-m/6.500 RPM. 6 velocidades.
Chascar encendido la imagen para un formato más grande. Aquí está incluso un cuadro más grande.
DR 350 S 1991
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8
adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo movimiento del cilindro 4 del cc.
Sobre la cabeza, SACOS, lubricación del Seco-colector de aceite. 30 caballos de fuerza 8.000 RPM,
3.0 kg-m/6.500 RPM. 6 velocidades.
Chascar encendido la imagen para un formato más grande.
Código 1992 del año de Suzuki: N
En Suzuki 1992 agregado una función de SHC (control de la altura de Suzuki) al DR350. Eso permitió bajar la altura del asiento tanto como 40 milímetros (1.6 pulgadas).
Código 1993 del año de Suzuki: P
DR 350 R 1993
Largura total: 2 165 milímetros (85.2 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo movimiento del cilindro 4 del cc.
Sobre la cabeza, SACOS, lubricación del Seco-colector de aceite. 30 caballos de fuerza 8.000 RPM,
Chascar encendido la imagen para un formato más grande.
Código 1994 del año de Suzuki: R
El DR350SE con un arranque eléctrico substituyó el DR350S por un arrancador del retroceso. Fue dado la bienvenida por los clientes, la bici había sido un pedacito difícil de comenzar.
Código 1995 del año de Suzuki: S
Dr 350 1995
Largura total: 2 165 milímetros (85.2 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 250 milímetros (49.2 adentro)
Altura del asiento: 920 milímetros (36.2 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 310 milímetros
(12.2 adentro)
Peso seco: 122 kilogramos (268 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo-cilindro del cc SOHC, 4 válvulas.
30 caballo de fuerza (22.1)/7.600 RPM, 29.4 nanómetro 6.200 RPM (Suecia) del kilovatio.
transmisión de 6 velocidades.
Chascar encendido la imagen para un formato más grande.
SE 1995 DEL DR 350
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 920 milímetros (36.2 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 122 kilogramos (268 libras) Tipo del motor: El aire/aceite-refrescó 349 el solo-cilindro del cc SOHC, 4 válvulas.
30 caballo de fuerza (22.1)/7.600 RPM, 29.4 nanómetro 6.200 RPM (Suecia) del kilovatio. transmisión de 6 velocidades.
Chascar encendido la imagen para un formato más grande.
Código 1996 del año de Suzuki: T Código 1997 del año de Suzuki: V
Código 1998 del año de Suzuki: W
Dr 350 1998
Largura total: 2 165 milímetros (85.2 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 250 milímetros (49.2 adentro)
Altura del asiento: 920 milímetros (36.2 adentro)
Distancia entre ejes: 1 450 milímetros
(57.1 adentro)
Separación de tierra: 310 milímetros
(12.2 adentro)
Peso seco: 113 kilogramos (249 libras) Tipo del motor: El aire/aceite-refrescó 348 el cilindro del cc SOHC 1, 4 válvulas.
Chascar encendido la imagen para un formato más grande.
SE 1998 DEL DR 350
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0
Distancia entre ejes: 1 440 milímetros (56.7 adentro) Separación de tierra: 290 milímetros (11.4 adentro) Peso seco: 130 kilogramos (286 libras)
Tipo del motor: El aire/aceite-refrescó 348 el cilindro del cc SOHC 1, 4 válvulas.
Chascar encendido la imagen para un formato más grande.
Código 1999 del año de Suzuki: X
Dr 350 1999
Largura total: 2 165 milímetros (85.2 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 920 milímetros (36.2 adentro)
Distancia entre ejes: 1 450 milímetros
(57.1 adentro)
Separación de tierra: 310 milímetros
(12.2 adentro)
Peso seco: 113 kilogramos (249 libras) Tipo del motor: El aire/aceite-refrescó 348 el cilindro del cc SOHC 1, 4 válvulas.
Chascar encendido la imagen para un formato más grande. Aquí está incluso un cuadro más grande.
SE 1999 DEL DR 350
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8 adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 890 milímetros (35.0 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 milímetros
(11.4 adentro)
Peso seco: 130 kilogramos (286 libras) Tipo del motor: El aire/aceite-refrescó 348 el cilindro del cc SOHC 1, 4 válvulas.
Chascar encendido la imagen para un formato más grande. Aquí está incluso un cuadro más grande.
Código 2000 del año de Suzuki: Y
Código 2001 del año de Suzuki: K1
SE 2001 DEL DR 350
Largura total: 2 235 milímetros (88.0 adentro)
Anchura total: 885 milímetros (34.8
adentro)
Altura total: 1 245 milímetros (49.0 adentro)
Altura del asiento: 920 milímetros (36.2 adentro)
Distancia entre ejes: 1 440 milímetros
(56.7 adentro)
Separación de tierra: 290 mil ímetros (11.4 adentro)
Peso seco: 122 kilogramos (268 libras)
Tipo del motor: El aire/aceite-refrescó 349 el solo-cilindro del cc SOHC, 4 válvulas. 30
caballo de fuerza (22.1)/7.600 RPM, 29.4 nanómetro 6.200 RPM (Suecia) del kilovatio. transmisión de 6 velocidades.
Chascar encendido la imagen para un formato más grande. Aquí está incluso un cuadro más grande.
