manual de mecánica y despiece Honda TRX 300 – TRX 350
El manual comprende todos los modelos de Honda TRX 300 – Honda TRX 350
Es el manual de taller, servicio, mantenimiento general y de puesta a punto , ademas incluye datos generales de mantenimiento y puesta a punto en español
Es muy didactico y entendible por la gran cantidad de fotografias y diagramas que incluye, esta orientado tanto para mecanicos experto como para aquellas personas que no conocen de mecanica
Los manuales son en formato digital , permitiendo si desea visualizarlo en su computadora o si no, imprimir todo el material a manera de libro para su mejor comprencion o practicidad
Tambien lo puede cargar y llevarlo en su telefono o tablet
Indice del contenido del Manual :
- Datos generales
- Especificaciones tecnicas
- Mantenimiento general
- Tapa de cilindro , cilindro, piston, aros, valvulas, arbol de levas, distribucion
- Caja de cambio, ciguenal, engranajes
- Embrague, sistema de arranque
- Carburador, carburacion, limpieza y ajuste
- Sistema de lubricacion, bomba de aceite
- Chasis y suspensiones
- Mecanismo Transmision Trasera
- Sistema de ignicion, bobina, CDI, captor
- Frenos, zapata, caliper, bomba de freno
- Sistema electrico, sistema de luces, sistema de carga
- Diagramas electricos completos
Consultar por costo y envio del manual
Telefono : +549 11 2640 8612
manuales.motos01@gmail.com
Para Consultar por el costo y envio de un manual complete el siguiente formulario con todos sus datos
No olvide de colocar su mail o numero de movil para poder recibir WhatsApp con respuesta a su Consulta
Hacemos envíos al cualquier país del mundo
 |
 |
 |
 |

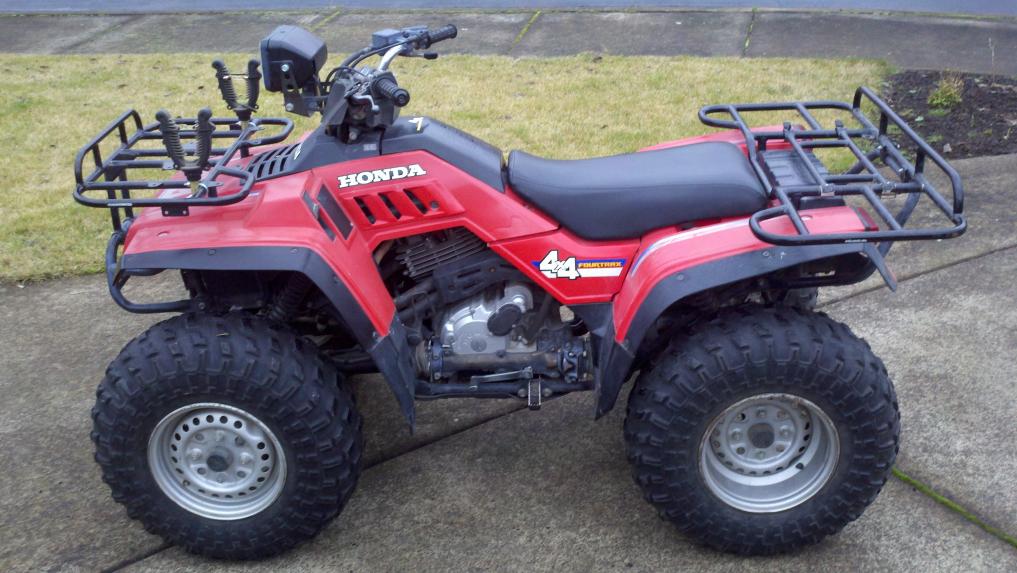

Honda TRX 300 FourTrax
Motor
El Honda FourTrax 300 es impulsado por un motor monocilíndrico, de cuatro tiempos de 282 centímetros cúbicos (0,28 l). Su diámetro y carrera es de 74×65,5 mm. Utiliza un encendido electrónico de avance digital de estado sólido. La refrigeración por aire, de un solo árbol de levas del motor tiene un pistón de la válvula del carburador de 32 mm. Cuenta con un contrapeso interno con engranajes y un sistema de admisión de aire tipo tubo corrugado. El motor tiene un arranque eléctrico o uno de proceso.
Chasis
El vehículo todo terreno tiene una estructura de acero con suspensión delantera de doble horquilla y amortiguadores Arvin. La suspensión trasera es proporcionada por un basculante y un monoamortiguador Arvin. El coche de cuatro ruedas cuenta con una transmisión de cinco velocidades con marcha atrás y un equipo de ultra engranaje. El Fourtrax 300 tiene placas protectoras duales, guardabarros y los faros dobles de 25 vatios. Tiene una capacidad de enganche de remolque de 850 libras (385,55 kg) .
Dimensiones
El FourTrax 300 es de 75,2 pulgadas (1,91 m) de largo, 45,6 pulgadas (1,16 m) de ancho y 42,4 pulgadas (1,08 m) de alto con un asiento a 30,8 pulgadas (0,78 m) de altura. Su distancia entre ejes es 48,8 pulgadas (1,24 m) con 6,3 pulgadas (16 cm) de altura del suelo y un radio de giro de 8,2 pies (2,5 m). Tiene un peso en seco de 487,2 libras (220,99 kg).
 |
 |
| FICHA TÉCNICA | |
|---|---|
| Motor | 4Tiempos, monocilíndrico OHV longitudinal |
| Cilindrada | 329 cc. |
| Par máximo | 23 Nm/5.000 rpm |
| Refrigeración | Aire |
| Distribución | 4 válvulas |
| Encendido | CD con avance electrónico |
| Arranque | Eléctrico |
| Alimentación | Carburador de 32 mm, tipo CV |
| Lubricación | Cárter seco |
| Estárter | Sí |
| TRANSMISIÓN | |
| Tipo | Transmisión a las 4 rueda |
| Transmisión | ESP 5 velocidades de avance y 1 marcha atrás |
| Marcha atrás | Sí |
| Reductora | |
| Caja de cambios | Automática. Transmisión 4 ruedas. Ejes de transmisión delantero y trasero directos con diferencial delantero sensible al par. |
| Transmisión secundaria | Por cardán |
| CICLO | |
| Bastidor / Material | Tubular de acero |
| Suspensión delantera / trasera | Independiente con doble trapecio con recorrido de 150 mm / Brazo oscilante con monoamortiguador, recorrido de 150 mm |
| Freno de estacionamiento | Sí |
| Freno delantero / trasero | Tambor hidraúlico de triple junta de 160 mm / Tambor mecánico de una junta de 160 mm |
| Neumáticos delanteros / traseros | AT 24/8-12 / AT 24/9-11 |
| DIMENSIONES Y PESO | |
| Largo x ancho x alto | 2.031 x 1.114 x 1.141 |
| Distancia entre ejes | 1.246 mm |
| Altura del asiento | 819 mm |
| Distancia mínima al suelo | 184 mm |
| Peso declarado | 232 Kg |
| EQUIPAMIENTO | |
| Instrumentación | Tacómetro analógico + cuadro digital con testigos de luces, intermitencias, indicador de kilómetros totales y parciales, hora y temperatura |
| Depósito de combustible | 13,9 litros |
| Colores disponibles | Rojo |
| Homologación | Cuadriciclo conducible con licencia A/B y homologado para llevar a 1 persona |
| Fabricante | Honda |
| Garantía piezas y m.o. | 2 años |
 |
 |
 |
 |
